电机控制器，作为电动汽车的核心组件，对汽车的动力性能起着决定性作用，它从整车控制器接收指令，并从动力电池包获取电能 南瓜影院，经过内部逆变器的精确调制，输出符合电机需求的电流和电压，从而驱动电动机运转，确保电机的转速和转矩与整车需求相匹配，氯丁橡胶垫圈。

电机控制器如同电机与电池之间的神经枢纽 南瓜影院在线观看，负责调校整车的各项性能，一个足够智能的电控系统不仅能够确保车辆的基本安全与精准操控，还能充分发挥电池和电机的潜能。

一 南瓜影视资源. 电机控制器在电动汽车中的定位与功能.

定位

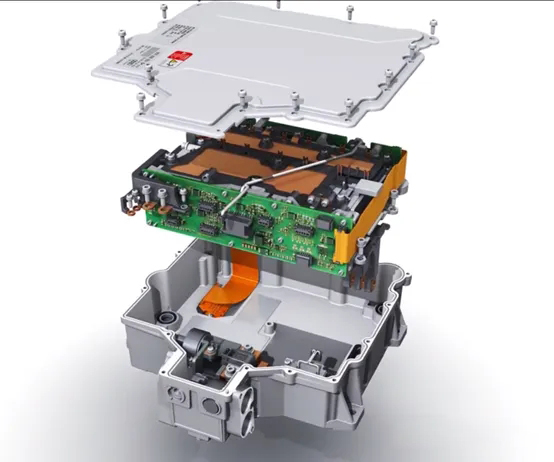

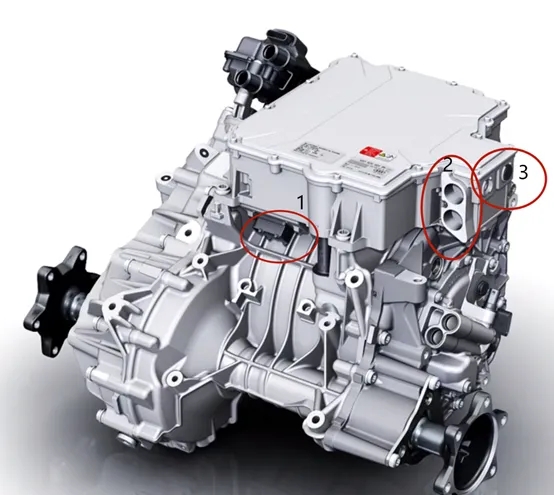

从外观上看，电机控制器通常配备至少两对高压接口：一对为输入接口，连接动力电池包的高压端，另一对为输出接口，与电机相连，提供控制所需的电能，同时，它还至少配备一个低压接口 南瓜高清播放，用于引出通讯，传感器信号及低压电源等，与整车控制器和动力电池管理系统相连，专业定做汽车橡胶硅胶配件厂家。

低压电源方面，乘用车常用12V，商用车常用24V，与车辆的小蓄电池相接，通讯信号则包括整车CAN网络和内部CAN网络 南瓜影院免费观看，一般设置两路或更多，此外，还有与电机旋转变压器相连的旋变信号，用于检测电机转速，根据客户需求，还可能预留部分DI和DO接口，广东汽车橡胶硅胶配件定制生产厂家。

高压母线连接器：与动力电池相连。

防水透气阀：防止控制器内形成水汽和结露等，汽车连接器精密硅橡胶零配件 在线电影院。

工作机制

（1）指令与响应

电机控制器的调速指令来源于整车控制器，整车控制器根据驾驶员的意图（通过加速踏板和制动踏板表达）以及车辆的安全和电气系统状态，评估并发出合理的指令，这些指令包括加速 南瓜影院，减速，制动和停车等，电机控制器则通过调整电源电流，电压和频率等参数来响应这些指令。

（2）闭环控制

电机控制器自身构成一个闭环控制系统，通过不断检测受控参数的实际值与目标值之间的差异，并进行反馈调整，以实现高精度的控制，同时，整车控制器也采集车速传感器，电气部件温度和电压等状态参数，对整车的综合情况进行评估 南瓜影院在线观看，确保驾驶员的需求得到满足且不影响系统健康，汽车连接器硅橡胶配方。

（3）改进方向

优秀的控制策略对控制精度和响应速度至关重要 南瓜影视资源，是研发人员关注的重点，此外，随着各部件控制运算能力的提升，电动汽车的驾乘体验将更加舒适和自如。

二、电机控制器的基本构成

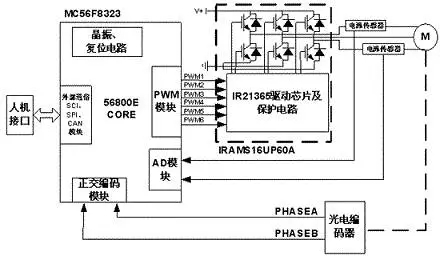

电机控制器系统主要由中央控制模块 南瓜高清播放，功率模块，驱动控制模块和各种传感器组成。

中央控制模块

包括PWM波生成电路，复位电路 南瓜影院免费观看，传感器信号处理电路和交互电路等，它对外通过接口接收整车上其他部件的指令和状态信息，对内则将处理后的指令传递给逆变器驱动电路，并监测控制效果。

功率模块

功率模块是电机控制器的核心部分，主要由逆变器组成，用于对电机的电流和电压进行精确控制，常用的功率器件包括MOSFET 在线电影院，GTO和IGBT等。

驱动控制模块

驱动控制模块将中央控制模块的指令转换为对逆变器中可控硅的通断指令，并具备过压，过流等故障保护功能，橡胶垫圈材料 南瓜影院。

传感器

系统应用的传感器包括电流传感器，电压传感器 南瓜影院在线观看，温度传感器和电机转轴角位置传感器等，根据设计要求进行配置，橡胶密封圈1688。

三、优质电机控制器的标准

特点

电机的工作原理直接影响调控过程的复杂性和精确性 南瓜影视资源，按照调控难度从低到高排序，依次为直流无刷电机，永磁同步电机，开关磁阻电机和异步电动机，电控的难易不仅涉及硬件系统设计的规模和造价，还包括软件算法的控制精度和鲁棒性，理想的电机控制器应具备硬件结构简单，软件算法简洁，控制精度高和系统稳定性好等特点，轴承密封橡胶硅胶材料。

国家标准

电动汽车电机和控制器已有国家标准，包括GB/T 18488，1-2015《电动汽车用电机及其控制器第1部分：技术条件》和GB/T 18488 南瓜高清播放，2-2015《电动汽车用电机及其控制器第2部分：试验方法》。这些标准主要对安全性和耐环境性提出了具体要求，如绝缘性耐压性能和耐环境性等。电机的技术参数则作为验证项目，需符合厂家声明即可。。

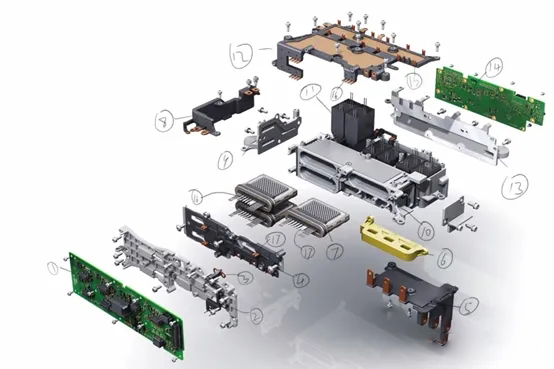

（1）驱动板，（2）驱动板支架，（3）高压母线采样线束，（4）三相输出叠层铜排，（5）三相铜排，（6）母线一体霍尔，（7）日立双面水冷IGBT模块，（8）叠层母排 南瓜影院免费观看，（9）出水口盖板，（10）IGBT冷却水道，（11）母线电容，（12）正（或者负）母排，不知道哪个是正负，（13）进水口盖板，（14）控制板，（15）电容引脚焊接点，（16）IGBT中间四引脚焊接点，（17）IGBT粗引脚焊接处，（18）IGBT水道另一端盖板，密封圈是橡胶硅胶材料吗有毒吗。

此外，电机控制器的具体部件可能因厂家和型号而异，但通常包括驱动板，驱动板支架，高压母线采样线束，三相输出叠层铜排，三相铜排，母线一体霍尔，IGBT模块 在线电影院，叠层母排，盖板，控制板，电容和焊接点等，控制板主要包括电源电路，控制芯片，CAN网络，旋变电路和各种采样电路，驱动板则包括高压部分和低压部分，以及驱动电源，高压采样和驱动电路等。

在控制板和驱动板的分析中，我们可以关注电源电路的标志（如变压器 南瓜影院，电解电容等），控制芯片的类型（如DSP，FPGA等），CAN网络的标志（如小共模电感等），旋变电路的解码方式（如硬件解码或软件解码）以及各种采样电路的配置等，这些细节对于了解电机控制器的性能和特点具有重要意义。
